انواع دکل

ما در طراحی و ساخت انواع دکل‌های فلزی، از مرحله تحلیل و محاسبه تا اجرا و نصب در محل، خدماتی دقیق و استاندارد ارائه می‌دهیم. دکل‌های تولیدی این مجموعه بر پایه‌ اصول مهندسی سازه و با درنظر گرفتن شرایط اقلیمی، بار باد و نیاز کاربری طراحی می‌شوند تا عملکردی ایمن، پایدار و ماندگار داشته باشند. تجربه ما در اجرای پروژه‌های مخابراتی، روشنایی و نظارتی، تضمین‌کننده کیفیت و اعتماد در هر ارتفاع است.

نوران

ارتباطی که پایدار است...

دکل (Towers)

دکل سازه‌ای فلزی و عمودی است که با هدف نصب تجهیزات مختلف در ارتفاع مشخص طراحی و اجرا می‌شود. این سازه‌ها نقش مهمی در افزایش کارایی سیستم‌های ارتباطی، روشنایی و نظارتی داشته و بسته به نوع کاربرد، در ارتفاع‌ها، مقاطع و روش‌های ساخت گوناگون تولید می‌شوند. در طراحی دکل‌ها، عواملی مانند مقاومت در برابر باد، بارگذاری تجهیزات، شرایط اقلیمی و الزامات ایمنی به‌صورت دقیق محاسبه می‌گردد تا پایداری و عملکرد مطلوب سازه در طول زمان تضمین شود.

انواع دکل

دکل‌ها بسته به نوع کاربرد و تجهیزاتی که بر روی آن‌ها نصب می‌شود، در مدل‌های گوناگون طراحی و ساخته می‌گردند. انتخاب نوع دکل معمولاً بر اساس شرایط محیطی، ارتفاع مورد نیاز، میزان بارگذاری و نوع کاربری پروژه انجام می‌شود. به‌صورت کلی، این سازه‌ها به سه گروه اصلی تقسیم می‌شوند که هرکدام متناسب با وظیفه خاص خود در صنایع مختلف به‌کار می‌روند:

Telecommunication tower

1- دکل‌های مخابراتی

جهت نصب تجهیزات رادیویی، مایکروویو و آنتن‌های بی‌سیم برای برقراری ارتباط پایدار و پوشش سیگنال به‌کار می‌روند.

Lighting tower

2- دکل‌های روشنایی

برای استقرار پروژکتور و تأمین روشنایی محوطه‌های وسیع با رعایت الزامات پایداری و ایمنی طراحی می‌شوند.

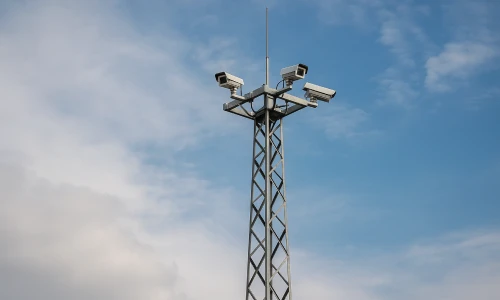

camera rigs towers

3- دکل‌های دوربین

به‌منظور نصب دوربین‌های نظارتی در ارتفاع مناسب برای افزایش زاویه دید، کاهش دسترسی و بهبود عملکرد تصویربرداری استفاده می‌شوند.

انواع دکل مخابراتی

دکل‌های مخابراتی سازه‌هایی فلزی هستند که برای نصب و استقرار تجهیزات ارتباطی، آنتن‌های بی‌سیم، رادیویی و مایکروویو به کار می‌روند. هدف اصلی از طراحی این دکل‌ها، ایجاد ارتفاع مناسب جهت پوشش سیگنال و برقراری ارتباط پایدار میان ایستگاه‌های مخابراتی است. این دکل‌ها با توجه به شرایط محیطی، محدودیت فضا، ظرفیت بارگذاری تجهیزات و ارتفاع مورد نیاز، در مدل‌های مختلفی طراحی و ساخته می‌شوند. در ادامه، متداول‌ترین انواع دکل‌های مخابراتی و ویژگی‌های فنی هر یک معرفی شده‌اند:

tower Guyed Towers

دکل‌های مهاری از نوع تک‌پایه‌های مشبک (Lattice) هستند که برای حفظ تعادل، به کمک سیم‌های مهار فولادی به زمین یا سازه‌های مجاور متصل می‌شوند. این دکل‌ها در ارتفاع‌های مختلف ولی معمولاً از ۳ تا ۱۲۰ متر و با پایه‌های سه‌وجهی یا چهاروجهی طراحی و ساخته می‌شوند. دکل‌های مهاری ما نه‌تنها از لحاظ هزینه مقرون‌به‌صرفه‌تر بوده و از نصب سریع‌تری نسبت به دکل‌های خودایستا بهره‌ می‌برند، بلکه با مقاومت بالا در برابر بادهای شدید و شرایط سخت محیطی، به‌راحتی در پروژه‌های متنوع مخابراتی، ارتباطی و صنعتی استفاده می‌شوند. پرکاربردترین مدل‌های این سازه شامل G35 و G45 می‌باشند که با توجه به نوع آنتن و شرایط باد منطقه انتخاب می‌شوند.

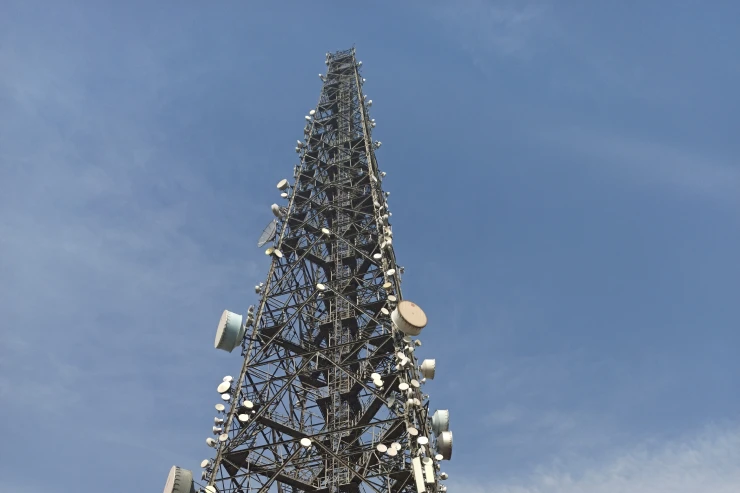

Self standing mast

این دکل‌ها دارای سه یا چهار پایه فلزی بوده و اجزای آن‌ها به‌صورت شبکه‌ای (Lattice) با استفاده از اعضای خرپایی به یکدیگر متصل می‌شوند. دکل‌های خودایستا بدون نیاز به سیم‌های مهاری و تنها با تکیه بر پایه‌های اصلی (Leg) تعادل خود را حفظ می‌کنند. قطعات این سازه‌ها معمولاً از نبشی، لوله یا ناودانی فولادی ساخته شده و از طریق پیچ و مهره یا جوش به هم متصل می‌شوند. از مهم‌ترین مزایای این نوع دکل‌ها در مقایسه با دکل‌های معمولی می‌توان به ظرفیت بارگذاری بالا، استحکام مکانیکی زیاد و پایداری در برابر نیروهای باد و زلزله اشاره کرد که آن‌ها را برای ایستگاه‌های مخابراتی، BTS و انتقال داده به گزینه‌ای ایده‌آل تبدیل کرده است.

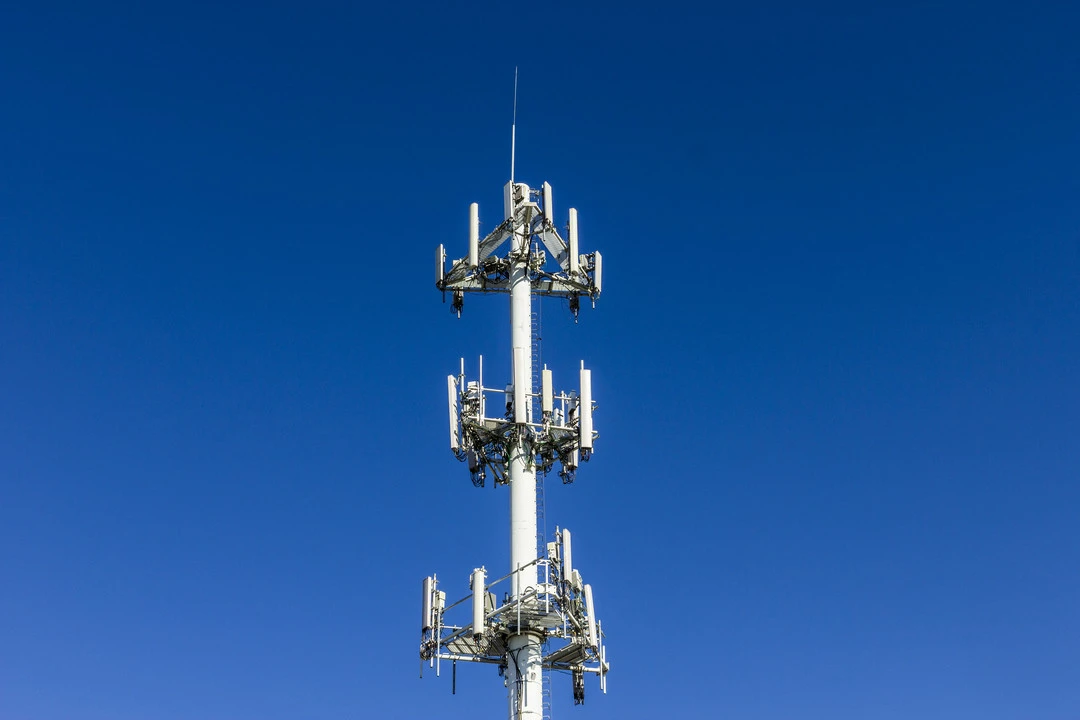

monopol tower

دکل‌های منوپل نوعی دکل تک‌ستونه با مقاطع استوانه‌ای یا چندوجهی هستند که معمولاً از لوله یا ورق فولادی شکل‌داده‌شده به‌صورت ۸ یا ۱۶ وجهی ساخته می‌شوند. دکل‌های منوپل در مقایسه با دکل‌های خودایستا و مهاری، به دلیل طراحی فشرده، وزن کمتر و نیاز به فضای کم، گزینه‌ای ایده‌آل برای استفاده در مناطق شهری و فضاهای محدود هستند. برخلاف دکل‌های بزرگ و پیچیده، دکل‌های منوپل نصب سریع‌تری داشته و نیازی به فونداسیون سنگین ندارند، که این موضوع آن‌ها را برای پروژه‌های با محدودیت زمانی و فضایی بسیار مناسب می‌سازد. علاوه بر این، با استحکام بالا و ظاهری زیبا، در نصب تجهیزات مخابراتی، رادیویی و بی‌سیم نیز کاربرد فراوانی دارند.

نتایج ملموس پروژه‌های انجام شده

ما افتخار داریم که در پروژه‌های مختلف خود موفق به کاهش هزینه‌ها، بهبود عملکرد و افزایش امنیت شده‌ایم. به عنوان مثال:

انواع دکل‌ روشنایی

دکل‌های روشنایی به‌عنوان یکی از مؤلفه‌های اصلی در طراحی سیستم‌های نورپردازی فضاهای باز، نقش مهمی در تأمین روشنایی یکنواخت، کاهش نقاط تاریک و افزایش ایمنی محیط ایفا می‌کنند. این سازه‌ها معمولاً در محوطه‌های وسیع نظیر بزرگراه‌ها، استادیوم‌ها، فرودگاه‌ها، محوطه‌های صنعتی، پارک‌ها و فضاهای شهری مورد استفاده قرار می‌گیرند. ساختار این دکل‌ها به‌گونه‌ای طراحی می‌شود که ضمن تحمل بار وزن پروژکتورها و نیروهای جانبی ناشی از باد، پایداری مکانیکی مطلوبی داشته و در برابر خوردگی و شرایط محیطی مقاوم باشند. ارتفاع دکل، نوع اتصال، زاویه تابش و تعداد پروژکتورها بر اساس محاسبات فنی و نرم‌افزارهای تخصصی روشنایی تعیین می‌گردد تا حداکثر بازده نوری با حداقل مصرف انرژی حاصل شود. دکل‌های روشنایی در مدل‌ها و سازه‌های مختلفی تولید می‌شوند که هرکدام برای شرایط بهره‌برداری خاص و سطح دسترسی متفاوت طراحی شده‌اند. در ادامه به معرفی دو نوع اصلی این سازه‌ها و ویژگی‌های فنی هر یک پرداخته می‌شود:

01

سبد ثابت

دارای سبد ثابت در بالای دکل و مجهز به نردبان با حفاظ ایمنی بوده و برای محل‌هایی با نیاز سرویس کمتر و تعداد پروژکتور محدود به‌کار می‌رود.

02

سبد متحرک

دارای سبدی قابل‌حرکت در امتداد محور دکل است که با سیستم وینچ و سیم‌بکسل پایین آمده و امکان تعمیر و نگهداری آسان و ایمن را فراهم می‌کند.

انواع دکل‌ دوربین

دکل‌های دوربین مدار بسته به‌منظور افزایش میدان دید دوربین، کاهش سطح دسترسی و ایجاد زاویه مناسب نصب مورد استفاده قرار می‌گیرند. طراحی و استقرار این دکل‌ها به‌گونه‌ای انجام می‌شود که پایداری مکانیکی و دقت عملکرد سامانه‌های نظارتی را در شرایط محیطی مختلف تضمین نمایند. این دکل‌ها معمولاً در محیط‌های شهری و صنعتی از جمله اتوبان‌ها، تقاطع‌ها، میادین، پارک‌ها، استادیوم‌ها، سایت‌های نفت و گاز، محوطه نمایشگاه‌ها و سایر فضاهای عمومی یا صنعتی نصب می‌گردند. انتخاب نوع دکل بر اساس شرایط محیطی، ارتفاع مورد نیاز، وزن و نوع دوربین انجام می‌شود تا ضمن حفظ پایداری، لرزش و خطای زاویه دید به حداقل برسد. دکل‌های دوربین از نظر طراحی، متریال و روش ساخت دارای تنوع بالایی بوده و با هدف افزایش مقاومت در برابر باد، خوردگی و تنش‌های مکانیکی مطابق با استانداردهای فنی مربوطه طراحی و تولید می‌شوند. در ادامه، انواع دکل‌های دوربین و کاربردهایش به اختصار معرفی می‌گردند:

01

حفاظتی

برای تأمین امنیت محیط‌های حساس و کنترل تردد در محدوده‌های خاص به‌کار رفته و معمولاً در اطراف مراکز نظامی، پالایشگاه‌ها و محوطه‌های صنعتی نصب می‌شوند.

02

نظارتی

با هدف پایش مداوم محیط‌های عمومی، شهری و صنعتی طراحی شده و امکان مشاهده و ثبت فعالیت‌ها در مقیاس گسترده را فراهم می‌کنند.

03

ثبت تخلفات

در نقاط پرتردد مانند معابر شهری و بزرگراه‌ها نصب شده و به منظور ثبت تخلفات رانندگی، کنترل سرعت و تحلیل ترافیک مورد استفاده قرار می‌گیرند.

01

دکل منو پل (چندوجهی)

دکل‌های منوپل یا چندوجهی از نوع دکل‌های تک‌پایه با مقاطع چندضلعی هستند که معمولاً از ورق فولادی به‌صورت ۸، ۱۲ یا ۱۶ وجهی ساخته می‌شوند. بدنه‌ این دکل‌ها به شکل مخروطی پیوسته طراحی می‌شود تا پایداری و مقاومت فیزیکی بالایی در برابر نیروهای باد، ارتعاش و ضربه‌های مکانیکی داشته باشند. به دلیل استحکام بالا و لرزش بسیار کم، دکل‌های منوپل گزینه‌ای ایده‌آل برای نصب دوربین‌های با دقت بالا یا لنزهای متحرک (PTZ) به شمار می‌روند. این دکل‌ها قابلیت طراحی در ارتفاع‌ها و پیکربندی‌های متنوع را داشته و امکان نصب بازو (دستک) را در اندازه‌های مختلف فراهم می‌کنند. هرچند هزینه ساخت و نصب آن‌ها نسبت به دکل‌های لوله‌ای بالاتر است، اما عملکرد فنی و طول عمر بالاتری ارائه می‌دهند.

02

دکل لوله‌ای

دکل‌های لوله‌ای نوعی دکل تک‌پایه ساده و اقتصادی هستند که معمولاً از لوله‌های فولادی همراه با اتصالات فلنجی ساخته می‌شوند. ساختار یک‌تکه و وزن نسبتاً کم این دکل‌ها، باعث سهولت در نصب، حمل و نگهداری آن‌ها شده و کاربرد آن‌ها را در پروژه‌های شهری و عمومی بسیار رایج نموده است. این دکل‌ها معمولاً برای ارتفاع‌های تا حدود ۱۰ متر طراحی گشته و گزینه‌ای مناسب برای نصب دوربین‌های سبک یا نظارتی ثابت محسوب می‌گردند. هرچند از نظر مقاومت در برابر لرزش و بار باد نسبت به دکل‌های چندوجهی در سطح پایین‌تری قرار دارند، اما از نظر هزینه و سرعت اجرا بسیار مقرون‌به‌صرفه‌اند.

راه‌حل‌های مهندسی، عملکردی مطمئن

ما در مجموعه خود، دکل را صرفاً یک سازه فلزی نمی‌دانیم؛ بلکه آن را به‌عنوان بخشی کلیدی از زیرساخت ارتباط، روشنایی و نظارت شهری و صنعتی تعریف می‌کنیم. طراحی و تولید هر دکل بر اساس محاسبات دقیق مهندسی، شرایط اقلیمی، نوع تجهیزات نصب‌شده و الزامات ایمنی انجام می‌شود تا بهترین عملکرد در بلندمدت تضمین گردد. تجربه همکاری ما با سازمان‌ها و شرکت‌های دولتی و خصوصی در پروژه‌های گوناگون، نشان داده است که انتخاب صحیح نوع دکل و اجرای اصولی آن می‌تواند کارایی، دوام و هزینه‌های نگهداری را به‌طور چشمگیری بهبود بخشد. ما باور داریم که مشتریان قلب تپنده سازمان ما هستند، به همین دلیل تمامی دکل‌های ما با ضمانت چند ساله و خدمات پشتیبانی مستمر به شما ارائه می‌شوند تا از پایداری و عملکرد آن‌ها مطمئن باشید.

اگر هنوز مطمئن نیستید کدام دکل برای پروژه شما مناسب است؛ تیم فنی و اجرایی ما آماده است تا متناسب با نیاز پروژه شما، مشاوره تخصصی، طراحی سفارشی و اجرای کامل پروژه دکل را برعهده گیرد. کارشناسان ما با تحلیل دقیق شرایط پروژه، بهترین انتخاب را به شما پیشنهاد می‌دهند. برای دریافت اطلاعات بیشتر یا درخواست خدمات کافی است فرم زیر را تکمیل کنید؛ کارشناسان ما در کوتاه‌ترین زمان با شما تماس گرفته و شما را در هر مرحله از انتخاب و نصب دکل همراهی خواهند کرد.
